平面包絡球面蝸桿減速機是一種新式的傳動裝置，其承載才能大，傳動效率高，結構緊湊、合理。這種減速機可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦山、起重、化工、修建橡塑船只等職業以及其它機械設備上，適用作業環境溫度為－40 ℃～+40 ℃，輸入軸轉速不大于1500轉/分，蝸桿軸可反雙面方向旋轉。此減速機是依照中國人民共和國機械職業標準JB-T9051-1999《平面包絡環面蝸桿減速器》規劃制作。
產品簡介
平面二次包絡環面蝸桿傳動于1971年創造的一種新式蝸桿傳動裝置，這種蝸輪副具有以下特色：
蝸輪齒面硬度高（HRC58），外表經滲氮后準確磨削而成，精度高，外表潤滑。
加工進程與成形原理吻合度高，傳動精度高。
蝸桿與蝸輪的嚙合為多齒觸摸，每齒為瞬時雙線觸摸，齒面觸摸區可達70%以上。
嚙合面的歸納曲率半徑大。
觸摸線與相對速度方向夾角大，動壓油膜構成及堅持性好。
此種蝸輪副承載才能大，傳動效率高，耐磨損，可廣泛應用于冶金、礦山、化工、修建、橡塑、船只等各種職業中。
平面二次包絡蝸輪副的技能特片：
平面二次包絡蝸輪副是以一個平面為母面，經過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，經過相對運動包絡出蝸輪的齒面而構成的。
該減速機系列有四種型式：TPG、TPU、TPA、TPS；
 此減速機型號為：

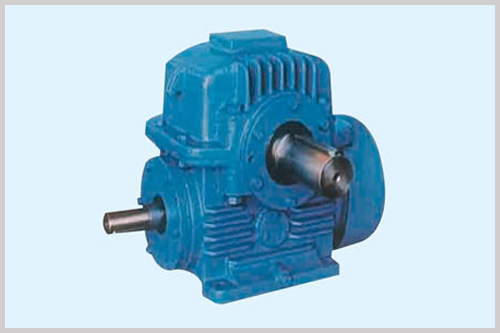

 TPU—蝸桿在蝸輪之下的平面包絡環面蝸桿減速機。
